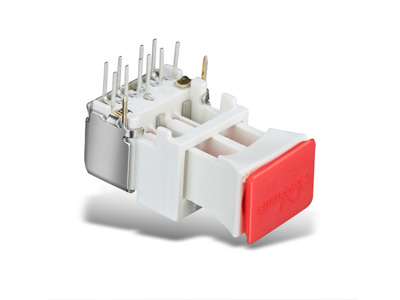

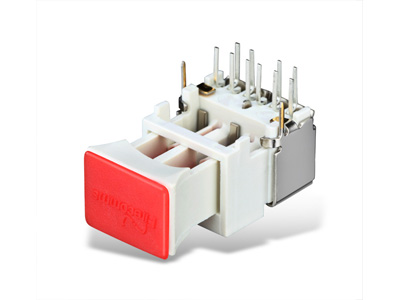

塑料光纤光模块

EDL301T-229

塑料光纤光模块
产品描述 Optolock™以太网光纤收发器(也称为塑料光纤模块)是由一对快速以太网光学器件和小型封装外壳组成,并通过塑料光纤提供通信链路的连接器件。这种塑料光纤端口很明显的简化和加快了通信设备在信息网络中的连接。Optolock的设计使得终端用户可以根据现场实际需求长度准确切割光纤,即使新手也可以简单快捷的连接终端设备与塑料光纤。 Optolock是基于谐振腔发光二极管(RCLED 650nm)的光纤通信设计方案,它提供了一种通过塑料光纤连接的快速以太网通信方式。谐振腔发光二极管为塑料光纤提供了高水平的光耦合能力,缩减了光信号的上升/下降时延,并使得以太网信号能在塑料光纤中传输。使用简捷的光纤收发器和柔韧性好的塑料光纤,最大限度减少了通信系统终端设备的安装和施工费用。该器件的输入输出信号能够兼容以太网物理层(PHY)芯片的差分信号。 特征  简捷廉价的POF光纤通信解决方案  适用于1.5mm或2.2mm的塑料光纤  符合IEEE802.3u快速以太网数据通信标准  逻辑接口兼容LVDS(低电压差分信号传输)和CML(电流型逻辑电路)  集成CMOS、LED和驱动IC  机械和电气特性能与SMI接口特性相互兼容  650nm红光高速谐振腔LED的发射孔径小,适合POF的信号传输  经过可靠性测试,RCLED的使用寿命在40万小时以上  高灵敏度的接收器IC和PIN二极管完成光信号到电信号的转换  集成光路具有高效的光耦合能力  125Mbps的快速以太网传输带宽  通过ROHS认证
产品名称 塑料光纤模块 型 号 EDL301T-229 存储温度 -40~ +100°C 工作温度 -20~ +70°C 焊接温度 ≤+260°C 颜 色 白色 电源电压 -0.5~ +4.5V 发射器电器特性 直流电压 Vcc 3.0~3.6V(典型3.3V) 电流损耗 Icc≤55mA 8B/10B波特率编码数据总线 ≥10MBd(典型125MBd) 传输速率 100Mbps 数据输入电容 5pF 数据输入电阻(单端) 5kΩ 共模输入范围 GND+0.8~VDD-0.8V 输入电压摆动 100~1200mV 光断时延 0.02~20μs 光通时延 5μs 发射器光学特性 峰值波长(TA=20-70°C) 640~670nm(典型660nm) 光谱带宽 ≤30nm(典型23nm) @TA=20-70°C,125Mbps 平均输出功率 P=-8.5 ~ -2.0ns 光上升时延(20%-80%) 1.5~2.0ns 光下降时延(80%-20%) 2.0~3.0ns 消光比 10.0dB @125Mbp最大系统时延抖动 0.855ns @125Mbp最大随机时延抖动 0.855ns 接收器特性 直流电源电源 Vcc 3.0—3.6V(典型3.3V) 电流损耗 Icc≤45mA 双差分信号对间(D-D)输出阻抗 100 0hm 共模电压偏移 1.2V 输出双差分电压对摆动幅度 500—600mV SD(信号检测)警报/解除警报时间 0.5—100μs(典型5μs) 接收光功率灵敏度(SD打开) -24—-28dBm(典型-26dBm) 允许最大光功率 -2dBm 上升/下降时(10%-90%) 2ns
