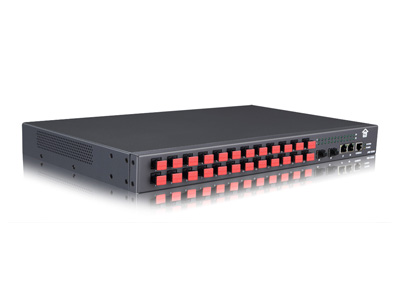

JAB-1024M
24口管理型塑料光纤以太网交换机
JAB-1024M是一款高性能的管理型二层交换机。该交换机提供24个全光百兆塑料光纤下联端口；4个光/电可选的千兆以太网端口。可同时支持网络远程管理和本地管理以实现对端口工作状态的监控和交换机的配置。
该交换机专为基于以太网的FTTX应用而设计。功能丰富、全面，应用灵活，特别适合接入网和中小型专用网络；可适用于要求高可靠性的应用场合；外观采用1U高、19英寸的标准安装机架，具有最高的端口密度，可为用户提供最佳的性能/价格比。
| 产品名称 | 24口管理型塑料光纤以太网交换机 |
| 产品型号 | JAB-1024M |
| 设备端口 | ¨ 千兆端口：2 个10/100/1000Base-TX RJ45端口（固定配置）或2个可热插拔的1000Base-LX/SX SFP光纤模块端口（可选配置，而且单模/多模模块可选） ¨ 百兆端口：24个百兆POF端口 |
| 管理端口 | 1个Console口 |
| 网络标准和协议 | ¨ IEEE：802.3, 802.3u,802.3ah, 802.1d, 802.1p, 802.1q, 802.1v, 802.3ad, 802.3x, 802.1x, 802.3z, 802.3ab ¨ IEFT：RFC1157 SNMP, RFC 1112/2236 IGMP, RFC854 Telnet, RFC 1123/1493/1643 MIB |
| 传输介质 | ¨ Φ2.2mm外径双芯塑料光缆，芯层材料PMMA，波长：650nm ¨ 1000Base-X 双纤单模，单波长1310nm或1550nm，双LC或SC接口，传输距离15/40/60km 单纤单模，双波长1550nm/1310nm，SC/PC接口，传输距离15/40/60km 双纤多模，单波长1310nm，双LC或SC接口，传输距离275/550m ¨ 100Base-FX 单纤单模，单波长1310nm，SC/APC或FC/APC接口，传输距离15km 单纤单模，双波长1550nm/1310nm，SC/PC接口，传输距离15/40km 双纤单模，单波长1310nm或1550nm，双LC或SC或ST接口，传输距离15/40/60km 双纤多模，单波长1310nm，双LC或SC或ST接口，传输距离2km |
| 产品性能 | ¨ 众多可配置的电和光口，满足各类应用需要，例如FTTH、光局域网、基于以太网的DCS和安全监控系统 ¨ 支持8K个MAC地址，具备自动的MAC地址学习、更新功能 ¨ 支持高达2048个字节的巨型帧 ¨ 支持基于802.1p、端口和DiffServ的QoS包分类，4个优先队列；支持队列映射和DSCP映射 ¨ 支持4K个基于802.1Q的VLAN ¨ 支持基于端口的VLAN、支持16个基于协议的VLAN、支持基于MAC的VLAN、支持Guest VLAN ¨ 支持VLAN VPN, QinQ ¨ 支持GARP/GVRP ¨ 支持13个聚合组，每个聚合组内可多至8个成员端口，组内端口间可进行灵活的负载分配控制和故障切换 ¨ 支持手动、静态和动态端口聚合 ¨ 支持802.1d生成树协议、802.1w快速生成树协议和802.1s多生成树协议 ¨ 支持基于端口出、入、及双向速率控制 ¨ 支持MAC地址、VID和端口绑定 ¨ 支持静态和动态MAC地址表 ¨ 支持黑洞MAC地址过滤 ¨ 支持IGMP侦听 ¨ 支持组播VLAN注册（MVR） ¨ 支持链路层发现协议（LLDP） ¨ 支持组播、广播和DLF任意组合的流量风暴控制 ¨ 支持访问控制列表（ACL） ¨ 支持SSH v2.0 ¨ 支持基于802.1x的端口访问控制和MAC地址验证 ¨ 用户配置端口镜像，支持1个或多个端口的进/出或双向数据流量监测 ¨ 支持端口重定向 ¨ 支持SNMP v1/v2c/v3、网页管理、(CLI)命令行界面（CLI）、Telnet和RS232控制管理 ¨ 支持三种用户级别 ¨ 在线软件升级 ¨ 配置文件的备份和恢复 |
| 网络管理 | ¨ 支持SNMP v1/v2c/v3 ¨ 网页管理 ¨ (CLI)命令行界面（CLI） ¨ Telnet和RS232控制管理 |
| 尺寸（长x宽x高） | 440mm×310mm×45mm，1U高 |
| 重 量 | 约5kg |
| 电 源 | 交流90-264V/1.2A，50/60Hz |
| 功 耗 | 不大于45W |
| 工作环境要求 | ¨ 温度：0℃～50℃ ¨ 湿度：5%—95%无冷凝 |
| 存储环境要求 | ¨ 温度：-25℃～55℃ ¨ 湿度：5%—95%无冷凝 |
塑料光纤交换机属于塑料光纤接入网集成系统中的一部分，用于汇集用户端的数据并上传至公网，同时也向下传输外网的信息至用户，是塑料光纤接入网集成系统的中心节点之一。
塑料光纤接入网属于屏蔽系统，无电磁干扰，可以与电线一同安装。数据流通过时，电线对其不会产生干扰，高质量的语音、数据和图像信号被完整地传送给每个信息点。
塑料光纤特别适合接入点多的楼层水平布线场景。中心机房到楼宇间干线可采用石英光纤。鉴于石英光纤在安装、测试、拉拔、弯曲、震动，眼保护、环境保护等方面的问题，难以在用户端普及。塑料光纤具有抗弯曲、耐震动、价格便宜、施工方便的优点，柔软和超细外径的塑料光缆无论是在墙内、墙外、墙脚线、地毯下方还是天花板或其他线缆通道，也无论是新建筑施工还是旧楼宇改造，铺设起来都极为方便。终端使用者可以随意将塑料光纤切成需要的长度自行安装，即插即用，轻易实现光纤连接终端设备，与石英光纤配合构筑全光网络。
