方案背景
        电脑在100台左右规模的网吧，其网络体系结构比较简单，网吧营业面积相对较小，电脑摆设比较集中，每个工作点主要进行IE浏览、在线聊天、在线电影、听音乐以及玩普通网络游戏等，很少像大型网吧那样以网络3D游戏为主，暂定义为小型网吧。保证网络高速畅通、不掉线是网吧最重要的工作，这类网吧一般采用单线8MBADSL接入方式，其为8M/S下载速率和1M/S上行速率，同时也是最经济实惠的接入方案。其组网拓扑图如下：

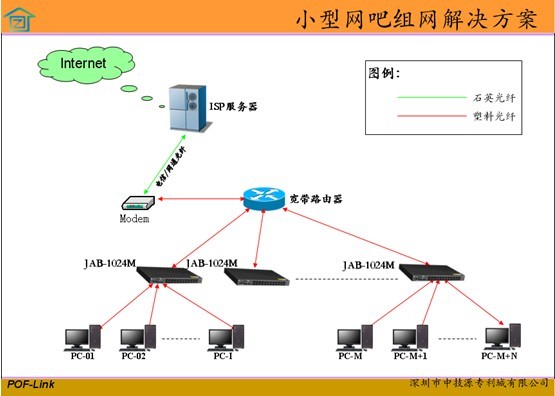

                                                                 图一 小型网吧组网方案图

        小型网吧一般采用客户机系统本机硬盘引导启动，网络采用对等网，所以无需服务器作代理，在实际组网时，采用ADSLModem＋宽带路由器＋交换机组合。ADSLModem连接互联网，宽带路由器直接接入ADSLModem，宽带路由器则连接交换机，然后电脑与交换机连接即可实现同步上网。在这个组网方案中，ADSLModem是宽带供应商免费赠送，所以无成本投入。至于宽带路由器，小型网吧不用选择功能全的企业级路由器，小型网吧在功能上可以较为简化，但稳定性和可靠性同样重要，一般而言，小型网吧选择性价比搞的路由器比较适合，其配置一个WAN口，4~8个LAN局域网口就够用，针对小型网吧的使用环境，所选的宽带路由器功能不一定要求太多，但是在性能上却一定要稳定可靠、高速高效、安全性高、操作简单是必备的性能特点。
        由于网吧电脑数量为100台左右，节点数并不算多，数据交换量也不那么大，在宽带路由器下联没必要选择高档的二层甚至三层交换机，其实只要交换机端口数量够用，性能和稳定性也可靠非管理型以太网交换机就可以了。以太网交换技术将以前网络技术的共享介质改为独占介质，从而提高了网络速度，目前比较流行的是百兆以太网和千兆以太网，有些大型的网吧已经用到千兆，而对于小型网吧来说，选择百兆网络就足够了。100台左右电脑可以选择5台24口交换机，总之确保交换机端口数量不低于电脑台数即可。100台电脑、交换机、路由器等之间通过塑料光纤实现互连。其通信带宽为100Mbps，通信距离为100米，组网成本与铜缆组网成本相当，且具有以下优点：
         1）采用较粗的芯径，耦合性能好；
         2）即插即用，不用熔接或焊接；
         3）重量轻，柔韧性好，弯曲半径小；
         4）采用新型材料，使其防腐、防潮、防震、防爆能力得到大大提高；
         5）无电磁干扰、磁场辐射，保密性安全性好、同时可防雷击；
         6）具有阻燃特性，可满足网吧环境的应用；
         7）采用光通信，塑料光纤可与电力线缆共管道布线；
        深圳市中技源专利城有限公司同时开发出了一系列POF周边设备（例如：光网卡、塑料光纤光口交换机、光口ONU、USB适配器等），并提供FTTD全套光网络解决方案。以满足与现有网络的兼容性问题。具体解决方案可根据客户需求配置。
        综上所述，塑料光纤在传统网吧组网解决方案上有了新的突破，不论在布线，还是在抗干扰，均采用全光网络解决方案。如采用光纤接入的大型网吧采用塑料光纤解决方案可真正实现FTTD（光纤到桌面）。

方案设计
        根据上面对100左右小型网吧组网的分析，我们提出具体的解决方案：
         1）ADSL带宽8M接入，运营商送有ADSLModem；
         2）采用1WAN4以太网口的路由器；
         3）交换机选用24口非管理型交换机（若有必要可选用管理型交换机进行子网管理）；
         4）传输介质选用塑料光纤，长度根据具体施工环境定；
         5）电脑选用塑料光纤光网卡（可根据用户需求选配介质转换器或USB光网卡）；
